科士达光伏逆变器防逆流原理及解决方案

一般来说，光伏系统所产生的电力会优先供负载使用，当光伏发电量大于负载用电量时，就会有反方向的电力流入电网，即“逆向电流”。电网对光伏发电上网有严格规定，未经许可的逆功率上网将面临相关处罚。同时，对于无需上网的光伏项目，防逆流保护是实现绿色能源自给自足的关键。

那么什么是防逆流呢？其工作原理和解决方案又是怎样的呢？

什么是防逆流？

在光伏系统中，光伏组件输出直流电通过逆变器，转换为交流电供负载使用；当光伏系统的发电功率大于负载功率时，由于负载无法全部消纳光伏发出的电，多余的电力就会反方向流入电网，产生“逆流”。而具备防逆流功能的光伏系统，可以在发电功率大于负载功率时，及时降低逆变器输出功率，以降低系统整体发电功率，确保光伏发出的电仅供负载使用，避免多余的电力流向电网。

逆向电流示意图

为什么需要防逆流？

一般而言，需要安装防逆流的原因有以下几种：

·电网政策限制。部分地区因政策及电网承载能力等原因不允许并网，未经许可的逆功率上网将面临相关处罚；

·并网功率限额。电网对并网功率有严格限制，超出限额的电能若未经控制直接注入，将对电网造成冲击；

·自发自用，余电不上网原则。光伏发电系统需确保产生的电力优先供给本地负载使用，若本地负载无法消纳，需通过防逆流装置防止多余的电力回流到电网。

防逆流的工作原理

在实际应用中，通过安装在入户进线侧总线上的防逆流电表+CT互感器，获取线路的实时功率、电流的大小和方向，当检测到有电流流向电网时（反向电流），则防逆流电表通过RS485通讯方式将逆流功率数据传输给逆变器，逆变器收到指令后按秒级响应，降低逆变器输出功率，使光伏电站流向电网的电流始终保持接近于0的状态，从而实现防逆流，不把多余的电量送给电网。

防逆流解决方案

科士达始终关注逆变器在光伏项目中的技术应用，将光伏逆变器、防逆流电表、防逆流箱等不同设备搭配使用，形成适用于不同场景的防逆流解决方案。

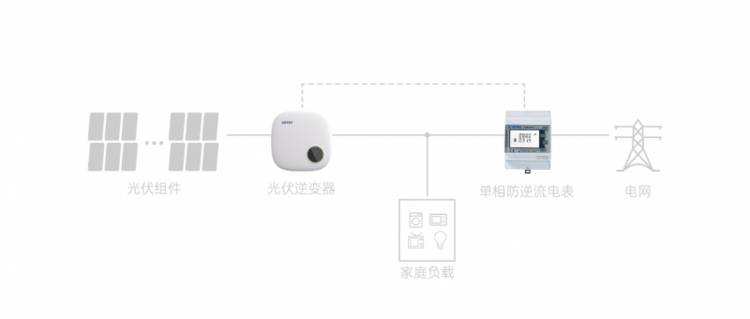

（1）单机单相防逆流系统解决方案

需要设备：光伏并网逆变器、防逆流电表、电表和逆变器之间的通讯线。这种方案适用于只有户用光伏场景。
